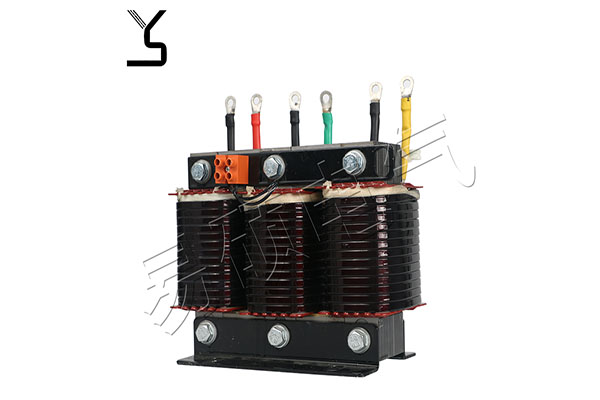

電抗器也叫電感器，一個導體通電時就會在其所占據的一定空間范圍產生磁場，所以所有能載流的電導體都有一般意義上的感性。然而通電長直導體的電感較小，所產生的磁場不強，因此實際的電抗器是導線繞成螺線管形式，稱空心電抗器；有時為了讓這只螺線管具有更大的電感，便在螺線管中插入鐵心，稱鐵心電抗器。電抗分為感抗和容抗，比較科學的歸類是感抗器（電感器）和容抗器（電容器）統稱為電抗器，然而由于過去先有了電感器，并且被稱為電抗器，所以現在人們所說的電容器就是容抗器，而電抗器專指電感器。

一、變頻器輸出端加電抗器的原理

最通俗的講，能在電路中起到阻抗的作用的東西，我們叫它電抗器。 電力網中所采用的電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要布置為垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。因此，為了滿足某些斷路器遮斷容量的要求， 常在出線斷路器處串聯電抗器， 增大短路阻抗， 限制短路電流。

二、變頻器輸出端加電抗器的作用

變頻器輸出后加電抗器主要作用是：平衡出線電纜的分布容性負載,增大出線主回路的短路阻抗。并能抑制變頻器輸出的諧波,起到減小變頻器噪聲的作用。

變頻器低頻輸出時加電抗器效果應該比較好，因為低頻時波形較差，而且一般異步電機都是同軸風扇，所以發熱比較嚴重。為什么改善了功率因數，因為高次諧波不做有效功，只是一種高頻雜波，改善了諧波當然也就改善了功率因數吧。

1、輸入電抗器用以抑制浪涌電壓和浪涌電流，保護變頻器，延長其使用壽命和防止諧波干擾，同時由于變頻器采用變頻的方式調速的，所以在調速的時候經常會產生高次諧波和產生波形畸變，會影響設備正常使用，為此，須在輸入端加裝一個進線電抗器，可以改善變頻器的功率因數及抑制諧波電流，濾除諧波電壓和諧波電流，改善電網質量。

2、輸出電抗器用于延長變頻器的有效傳輸距離，有效抑制變頻器的IGBT模塊開關時產生的瞬間高壓，降低電機的噪音，降低渦流損耗， 保護變頻器內部的功率開關器件。
